Откуда забирается воздух в системах воздушного отопления с полной рециркуляцией?

Воздушное отопление — это способ обогрева помещений путем принудительного нагнетания в него нагретого воздуха. Отличительной особенностью воздушного отопления является то, что теплоносителем тут является воздух — то есть отопительные устройства нагревают непосредственно воздушные массы. В водяном же отоплении в качестве теплоносителя используется жидкость, которая подается в отопительные приборы (радиаторы, батареи) и уже от них нагревается воздух в помещении.

Для устройства эффективной системы воздушного отопления требуются тепловой расчет и проект отопления.

Оставить заявку на проект воздушного отопления

Преимущества воздушного отопления

• Малая инерционность . Устройства воздушного отопления быстро выходят на рабочий режим — за несколько минут. Отсутствуют промежуточные звенья теплопередачи и промежуточный теплоноситель — воздух, нагретый устройством, сразу подается в помещение и повышает температуру. Высокая оборачиваемость воздуха также ускоряет процесс обогрева объекта. Для сравнения, у водяной системы отопления, напротив, высокая инерция — процесс прогрева теплоносителя, батарей и радиаторов и самого помещения займет в большом помещении не один час.
• Высокая скорость обогрева. Данный плюс следует из предыдущего — благодаря малой инерционности помещение прогревается быстро.
• Высокий КПД. Производительность агрегатов воздушного отопления достигает 95%, а у смесительных моделей — 100%.
• Безопасность системы. Высокая степень безопасности гарантируется современной автоматикой. В отличии от водяных систем, здесь не может быть протечек, заморозок, ржавчины, накипи и прочих неприятных нюансов, связанных с жидким теплоносителем.
• Совмещение с системой вентиляции . Воздушное отопление и вентиляцию можно реализовать в рамках одной системы — это позволяет сэкономить затраты на проектирование, монтаж, эксплуатацию и приобретение оборудования.
• Адаптация под нужды помещения. Воздушное отопление предоставляет широкий простор для реализации: можно организовать рекуперацию тепла и использовать тепло отработанного воздуха повторно; можно оснастить систему фильтрами и поддерживать высокие санитарно-гигиенические показатели; можно встроить увлажнители и обеспечивать необходимый уровень влажности.
• Комфортное управление и обслуживание . Оборудование для воздушного отопления автоматизируется и не требует сложного сервиса.

Принцип работы воздушного отопления

Как работает воздушное отопление: в отопительном агрегате происходит сжигание топлива (либо нагрев от электрических элементов), полученное тепло нагревает теплообменник агрегата. На теплообменник подается поток воздуха, температура которого в результате их взаимодействия повышается, а затем подается в помещение — посредством воздуховодов, по вентиляционным каналам или прямо из корпуса агрегата.

Тут вы можете почитать о том, как выбрать между воздушным и инфракрасным отоплением и подобрать обогреватель.

Применение воздушного отопления

Воздушное отопление подходит для больших, высоких объектов с хорошим и средним утеплением. Как правило, это различные коммерческие и производственные площадки, например:

• склады
• цеха
• ангары
• заводы
• фабрики
• автосервисы и СТО
• тепличные хозяйства
• бизнес-центры
• спортзалы
• административные здания
• торговые центры
• образовательные учреждения

Также воздушное отопление подходит для отопления шахт, горных выработок, объектов в процессе строительства.

Особенно эффективно воздушное отопление там, где требуются большие объемы приточного воздуха.

Для каких помещений воздушное отопление не подходит:

• Для плохо утепленных объектов и открытых (будет отапливать улицу)
• Для небольших помещений (не окупится)

Агрегаты воздушного отопления

По типу топлива

Устройства воздушного отопления можно разделить по типу топлива , на котором они работают. Выделяются:

• Электрические агрегаты
• Газовые агрегаты
• Жидкотопливные агрегаты

По принципу работы

В зависимости от принципа нагрева устройства можно подразделить на:

• Оборудование непрямого нагрева — в этом случае воздух нагревается от стенок теплообменника, не смешиваясь с дымовыми газами. Это нагреватели воздуха рекуперативного типа.
• Оборудование прямого нагрева — дымовые газы, продукты сгорания смешиваются с нагреваемым воздухом и подаются в обогреваемый объект. Это воздухонагреватели смесительного типа.

Варианты названий

Воздушные отопительные агрегаты в обиходе носят самые разные наименования, приведем некоторые из них:

Под понятием “теплогенераторы” обычно понимается стационарное напольное оборудование высокой мощности, в котором воздух нагревается от стенок теплообменника, не смешивается и не контактирует с дымовыми газами. Затем воздух нагнетается в помещение — через воздухораспределительные решетки или воздуховоды.

Теплогенераторы работают на газе и жидком топливе, есть также модели на дровах (но они менее эффективны). Их еще называют котлами воздушного отопления и рекуперативными теплогенераторами.

Подробнее о том, как выбрать теплогнерератор можно почитать тут

Воздухонагревателями могут именовать вообще любые устройства, которые нагревают воздух. Но чаще так называют подвесные агрегаты непрямого нагрева (когда дымовые газы не смешиваются с нагреваемым воздухом, а отводятся через дымоход), или водяные калориферы — подвесные установки, в которых нагрев воздуха осуществляется за счет тепла горячей воды от системы отопления: вода нагревает теплообменник, через который при помощи вентилятора нагнетается воздух в помещение. Последние, строго говоря, относятся не к воздушной, а к воздушно-водяной системе .

Устройства, которые нагревают воздух и монтируются в вентиляционные каналы или приточные установки. Бывают газовые, дизельные, электрические, водяные. Газовые и дизельные тоже работают по принципу непрямого нагрева. Используются как для отопления, так и для подогрева приточного воздуха.

Газовые канальные воздухонагреватели могут называть секциями газового нагрева, газовыми канальными калориферами , а иногда канальными теплообменниками .

Приточно-вытяжные установки с рекуперацией тепла объединяют в себе функции приточно-вытяжной вентиляции, воздушного отопления, фильтрации воздуха и другие важные для поддержания комфортного микроклимата аспекты.

Основные составляющие приточно-вытяжных установок с рекуперацией тепла (ПВУ):

• линия притока
• линия вытяжки
• система фильтрации воздуха
• модуль рекуператора

Дополнительно приточно-вытяжные установки с рекуператором комплектуются секциями газового нагрева, блоками охлаждения, блоками увлажнения воздуха, системой управления с функцией программирования

К воздушным агрегатам относят и тепловые пушки, но они больше подходят для временного и зонального обогрева, чем для постоянного отопления.

Оставить заявку на подбор теплогенератора

Типы воздушного отопления

По применению:

• Локальное — обогрев какого-то отдельного помещения или зоны в рамках объекта
• Централизованное — отопление объекта целиком

По принципу работы:

• С полной рециркуляцией — отопление без забора воздуха с улицы. В этом варианте воздух забирается из помещения, проходит через отопительный агрегат и снова подается в помещение без подмеса приточного воздуха. В этом случае необходимо устройство приточно-вытяжной вентиляции.

• С частичной рециркуляцией — отопление совмещено с системой вентиляции, в рамках совмещенной системы реализуется подмес приточного воздуха и вытяжка отработанного воздуха.

• Прямоточная — воздух забирается с улицы, нагревается, нагнетается в помещение, после чего втягивается в вытяжной канал и выводится наружу.

• С рекуперацией тепла — в данной схеме тепло отводимого из помещения воздуха передается приточным воздушным массам при помощи специального оборудования — рекуператора.

Примеры наших работ по воздушному отоплению

На базе контейнерной установки с теплогенератором ВТР и горелки на отработке. Подбор, поставка, монтаж, ПНР

С выбором схемы вентиляции, аэродинамическим расчетом, разработкой аксонометрической схемы

Разработка и расчет схемы подачи теплого воздуха в горные выработки на строительстве тоннеля на трассе М-5. Поставка, монтаж и ПНР

3-D проектирование, поставка и ПНР совмещенной системы вентиляции и воздушного газового отопления

Система воздушного отопления на базе теплогенераторов ВТР и газовых горелок

Организация системы отопления и вентиляции цеха по производству металлоконструкций с проектированием, поставкой и монтажом

Про нас

Мы занимаемся проектированием и тепловыми расчетами более 12 лет. Огромный опыт, а также профильное образование наших инженеров вкупе с постоянным повышением квалификации позволяет успешно работать с самыми специфичными объектами.

Мы используем проверенные системы расчета и подбора техники. Устройства подбираются индивидуально под каждый объект в зависимости от технических условий и пожеланий заказчика. Для поставки доступно современное оборудование, отвечающее высоким стандартам качества и безопасности.

Владельцы частных домов в России чаще всего выбирают отопительные системы, работающие на жидком теплоносителе. Такой вариант считается традиционным, и альтернативы ему ищут редко. А они есть и очень эффективные. Разберем одну из них — воздушную систему отопления. Она не менее эффективна традиционной водяной, а в чем-то ее и превосходит.

Система отопления воздушного типа

Принцип работы системы воздушного отопления частного дома

Основное отличие систем воздушного типа от водяных состоит в том, что в качестве теплоносителя используется воздух. Он нагревается, после подается в отапливаемую зону. По сравнению с водой воздушные массы обладают меньшей теплоемкостью. Это означает, что остывают они быстрее, но при этом за короткое время повышают температуру в комнате. Малая тепловая инерция, так называется это свойство, позволяет буквально за несколько минут нагревать разные по объему строения. При этом все тепло уходит только на обогрев комнат.

В качестве источника тепла или нагревателя может использоваться котел любого типа: газовый или твердотопливный, ТЭНы разных видов. Таким образом, система может работать от электричества, магистрального или сжиженного газа, угля, пеллет, дров и других видов топлива. Пользователь выбирает самый удобный для себя вариант. Для подачи разогретых воздушных масс в комнаты обустраивается сеть каналов-воздуховодов. Обязателен дымоотвод, если для получения тепла используют горение.

Типы отопительных контуров

Существуют два типа таких отопительных систем. Кратко охарактеризуем оба.

Закрытая схема

Аналог водяного отопления с тем отличием, что в контуре циркулирует не жидкость, а воздух. Нагреватель канального типа разогревает поток, который движется по уложенным в комнатах трубам-воздуховодам. В результате они нагреваются и отдают тепло в помещение. Основной недостаток — в процессе эксплуатации воздуховоды постепенно изнашиваются, что приводит к неравномерному распределению тепла и, как следствие, ухудшению качества отопления.

Износ происходит по причине чередования фаз расширения/сужения в результате нагрева и последующего остывания. В стенках деталей появляются трещинки, стыки разбалтываются. Исправить положение можно только в случае полной замены оборудования, что очень трудоемко. Поэтому закрытые схемы используют очень ограничено.

Открытая схема

Теплогенератор любого типа разогревает воздушные потоки, которые по воздуховодным каналам подаются в отапливаемые комнаты. Здесь они выходят наружу и смешиваются с воздухом в помещении, который от этого нагревается. По мере остывания потоки опускаются к полу и попадают в каналы, ведущие к теплогенератору, где опять нагреваются, и процесс многократно повторяется. Открытая схема лишена недостатков закрытой. Она более эффективна и практична, поэтому используется чаще всего.

Разновидности системы

Воздушное отопление помещений может быть осуществлено разными способами, поскольку схема многовариантна. Рассмотрим основные ее разновидности.

По способу циркуляции

Без движения воздушных масс отопление работать не будет. В рабочих схемах применяют два принципа циркулирования потоков. Разберем оба.

Естественная циркуляция

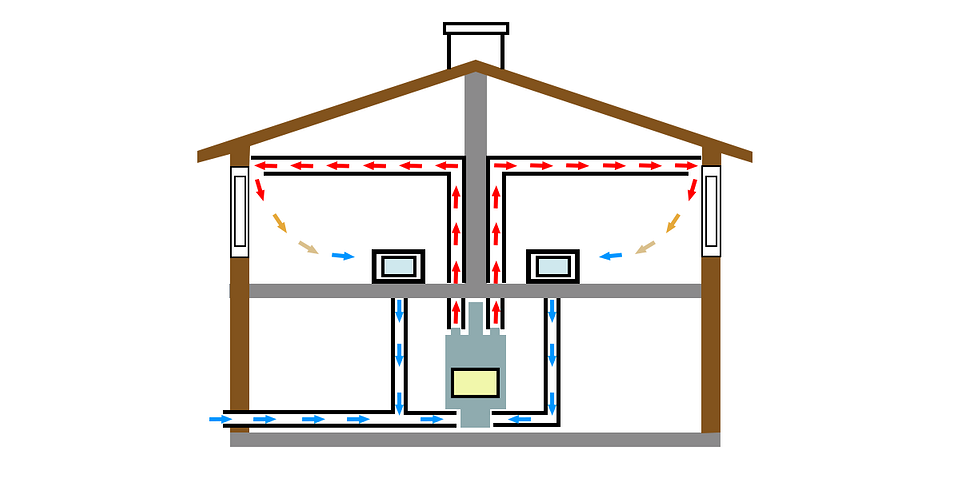

Для функционирования гравитационной системы, как ее еще называют, используют свойство разогретых газов подниматься. Теплогенератор устанавливается в нижней части строения. Нагретые им потоки самотеком поступают по каналам-воздуховодам в комнаты. Через отверстия в потолке или верхней части стены они выходят в помещение и нагревают его. Остывшие массы опускаются к полу, попадают в заборники воздуховодов и направляются к теплообменнику.

Схема очень простая и дешевая в реализации, но имеет ряд недостатков. Прежде всего, это ограниченный радиус действия. В среднем, он не превышает 8,5-10 метров. Больше удалить теплогенератор от отапливаемых площадей не получится. Скорость циркуляции невелика, поэтому на обогрев холодного помещения уйдет довольно много времени. Помимо этого, есть ограничение на размещение вентотверстий. Они должны располагаться строго сверху и снизу стен, иначе циркуляции не будет.
